## 一. 概述
**1.1介绍**
Sentinel 引入了 Sentinel API Gateway Adapter Common 模块,此模块中包含**网关限流的规则****自定义 API** 的实体和管理逻辑:
* GatewayFlowRule:网关限流规则,针对 API Gateway 的场景定制的限流规则,可以针对不同 **route_id****自定义的 API** 分组进行限流,支持针对请求中的**参数****Header****来源 IP** 等进行定制化的限流。
* ApiDefinition:**用户自定义的 API 定义分组**,可以看做是一些 URL 匹配的组合。比如我们可以定义一个 API 叫 my_api,请求 path 模式为 /foo/** 和 /baz/** 的都归到 my_api 这个 API 分组下面。限流的时候可以针对这个自定义的 API 分组维度进行限流。
**1.2 参数说明**
其中网关限流规则 GatewayFlowRule 的字段解释如下:
- resource:资源名称,可以是网关中的 route 名称或者用户自定义的 API 分组名称。
- resourceMode:规则是针对 API Gateway 的 route(RESOURCE_MODE_ROUTE_ID)还是用户在 Sentinel 中定义的 API 分组(RESOURCE_MODE_CUSTOM_API_NAME),默认是 route。
- grade:限流指标维度,同限流规则的 grade 字段
- count:限流阈值
- intervalSec:统计时间窗口,单位是秒,默认是 1 秒
- controlBehavior:**流量整形的控制效果**,同限流规则的 controlBehavior 字段,目前支持快速失败和匀速排队两种模式,默认是快速失败。
- burst:应对突发请求时额外允许的请求数目。
- maxQueueingTimeoutMs:匀速排队模式下的最长排队时间,单位是毫秒,仅在匀速排队模式下生效。
- paramItem:参数限流配置。若不提供,则代表不针对参数进行限流,该网关规则将会被转换成普通流控规则;否则会转换成热点规则。其中的字段:
- parseStrategy:从请求中提取参数的策略,目前支持提取来源 IP(PARAM_PARSE_STRATEGY_CLIENT_IP)、Host(PARAM_PARSE_STRATEGY_HOST)、任意 Header(PARAM_PARSE_STRATEGY_HEADER)和任意 URL 参数(PARAM_PARSE_STRATEGY_URL_PARAM)四种模式。
- fieldName:若提取策略选择 Header 模式或 URL 参数模式,则需要指定对应的 header 名称或 URL 参数名称。
- pattern 和 matchStrategy:为后续参数匹配特性预留,目前未实现。
相关参数
```
public final class SentinelGatewayConstants {
public static final int APP_TYPE_GATEWAY = 1;
public static final int RESOURCE_MODE_ROUTE_ID = 0;
public static final int RESOURCE_MODE_CUSTOM_API_NAME = 1;
public static final int PARAM_PARSE_STRATEGY_CLIENT_IP = 0;
public static final int PARAM_PARSE_STRATEGY_HOST = 1;
public static final int PARAM_PARSE_STRATEGY_HEADER = 2;
public static final int PARAM_PARSE_STRATEGY_URL_PARAM = 3;
public static final int PARAM_PARSE_STRATEGY_COOKIE = 4;
public static final int URL_MATCH_STRATEGY_EXACT = 0;
public static final int URL_MATCH_STRATEGY_PREFIX = 1;
public static final int URL_MATCH_STRATEGY_REGEX = 2;
public static final int PARAM_MATCH_STRATEGY_EXACT = 0;
public static final int PARAM_MATCH_STRATEGY_PREFIX = 1;
public static final int PARAM_MATCH_STRATEGY_REGEX = 2;
public static final int PARAM_MATCH_STRATEGY_CONTAINS = 3;
}
```
**1.3 网关限流参数组合说明:**
**限流参数组合1:** (按照QPS限流:快速失败)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、阈值类型:QPS
4、QPS阈值:阈值
5、间隔时间:秒、时、分
6、流控方式:快速失败
7、Burst size:0
```
**限流参数组合2:** (按照QPS限流:匀速排队)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、阈值类型:QPS
4、QPS阈值:阈值
5、间隔时间:秒、时、分
6、流控方式:匀速排队
7、超时时间:毫秒
```
**限流参数组合3:** (按照线程数限流)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、阈值类型:线程数
4、线程数:阈值
```
**限流参数组合4:** (按照请求参数限流: Client IP\Remote Host)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Client IP\Remote Host
```
IP: 0 HOST:1
```
{
"resource": "httpbin_route",
"count": 0,
"paramItem": {
"parseStrategy": 0
}
}
```
**限流参数组合5:**(按照请求参数限流: Header)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Header
4、Header名称:header名称
```
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Header
4、Header名称:header名称
5、属性值匹配: 精确、子串、正则
6、匹配串:匹配串
```
```
{
"resource": "httpbin_route",
"count": 0,
"paramItem": {
"parseStrategy": 2,
"fieldName": "Spring-Cloud-Alibaba"
}
}
```
**限流参数组合6:**(按照请求参数限流: URL参数)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Header
4、URL参数:URL参数
```
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Header
4、URL参数:URL参数
5、属性值匹配: 精确、子串、正则
6、匹配串:匹配串
```
```
{
"resource": "httpbin_route",
"count": 0,
"paramItem": {
"parseStrategy": 3,
"fieldName": "name"
}
}
```
**限流参数组合7:**(按照请求参数限流: Cookie)
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Header
4、Cookie:Cookie
```
```
1、API类型:RoutID\API分组
2、API名称:RoutID\API分组名称
3、请求参数: Header
4、Cookie:Cookie
5、属性值匹配: 精确、子串、正则
6、匹配串:匹配串
```
**1.4 网关降级参数组合说明:**
降级参数组合1:(按照相应时间)
```
1、资源名:资源名
2、降级策略:RT
3、RT: 毫秒
4、时间窗口:降级时间间隔,单位秒
```
降级参数组合2:(按照异常比率)
```
1、资源名:资源名
2、降级策略:RT
3、按照异常比率: 0.0~1.0
4、时间窗口:降级时间间隔,单位秒
```
降级参数组合3:(按照异常数)
```
1、资源名:资源名
2、降级策略:RT
3、异常数: 异常数
4、时间窗口:降级时间间隔,单位秒
```
**1.5、限流类型 RuleType**
```
public enum RuleType {
/**
* flow.
*/
FLOW("flow", FlowRule.class),
/**
* degrade.
*/
DEGRADE("degrade", DegradeRule.class),
/**
* param flow.
*/
PARAM_FLOW("param-flow", ParamFlowRule.class),
/**
* system.
*/
SYSTEM("system", SystemRule.class),
/**
* authority.
*/
AUTHORITY("authority", AuthorityRule.class),
/**
* gateway flow.
*/
GW_FLOW("gw-flow",
"com.alibaba.csp.sentinel.adapter.gateway.common.rule.GatewayFlowRule"),
/**
* api.
*/
GW_API_GROUP("gw-api-group",
"com.alibaba.csp.sentinel.adapter.gateway.common.api.ApiDefinition");
}
```
**1.6 当前版本如下:**
```
nacos: 1.1.4 或 1.2.1
sentinel: 1.6.3
springboot: 2.0.6.RELEASE
springCloud: Finchley.SR2
```
## 二、 项目配置
**2.1 网关配置**
pom.xml
```
<!-- nacos 注册中心 -->
<dependency>
<groupId>com.timeloit.cloud</groupId>
<artifactId>spring-cloud-starter-timeloit-nacos-discovery</artifactId>
</dependency>
<!-- sentinel gateway流控 -->
<dependency>
<groupId>com.timeloit.cloud</groupId>
<artifactId>spring-cloud-starter-timeloit-sentinel</artifactId>
</dependency>
<dependency>
<groupId>com.timeloit.cloud</groupId>
<artifactId>spring-cloud-timeloit-sentinel-gateway</artifactId>
</dependency>
<!-- sentinel nacos 整合 -->
<dependency>
<groupId>com.timeloit.cloud</groupId>
<artifactId>spring-cloud-timeloit-sentinel-datasource</artifactId>
</dependency>
<dependency>
<groupId>com.alibaba.csp</groupId>
<artifactId>sentinel-datasource-nacos</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>
```
**2.2 配置文件**
application.yml
```
spring:
application:
name: gateway-service
main:
allow-bean-definition-overriding: true
cloud:
# 使用 Naoos 作为服务注册发现
nacos.discovery:
server-addr: 47.114.50.99:8010
namespace: 46c2400a-5773-4c26-be68-2e90a673259b
gateway:
enabled: true
discovery:
locator:
lower-case-service-id: true
routes:
- id: loit-portal-id
uri: lb://loit-portal
predicates:
- Path=/api-portal/**
filters:
- StripPrefix=1
logoutSign: true
sentinel:
# 配置文件存储在本地
# datasource.ds2.file:
# file: "classpath: gateway-service-sentinel-gateway"
# ruleType: gw-flow
# datasource.ds1.file:
# file: "classpath: gateway-service-sentinel-api"
# ruleType: gw-api-group
enabled: true
datasource:
ds2:
nacos:
data-id: ${spring.application.name}-sentinel-gateway
group-id: DEFAULT_GROUP
rule-type: gw-flow
server-addr: 47.114.50.99:8010
namespace: 46c2400a-5773-4c26-be68-2e90a673259b
data-type: json
ds1:
nacos:
data-id: ${spring.application.name}-sentinel-api
group-id: DEFAULT_GROUP
rule-type: gw-api-group
server-addr: 47.114.50.99:8010
namespace: 46c2400a-5773-4c26-be68-2e90a673259b
data-type: json
## 应用与Sentinel控制台交互的端口,应用本地会起一个该端口占用的HttpServer
transport:
## Sentinel 控制台地址
dashboard: localhost:8080
## 应用与Sentinel控制台的心跳间隔时间
heartbeat-interval-ms: 60000
filter:
enabled: true
scg.fallback:
## Spring Cloud Gateway 熔断后的响应模式(选择 redirect or response)
mode: response
## Spring Cloud Gateway 响应模式为 'response' 模式对应的响应码
response-status: 444
## Spring Cloud Gateway 响应模式为 'response' 模式对应的响应内容
response-body: 系统繁忙请稍后再试
scg:
order: -100
```

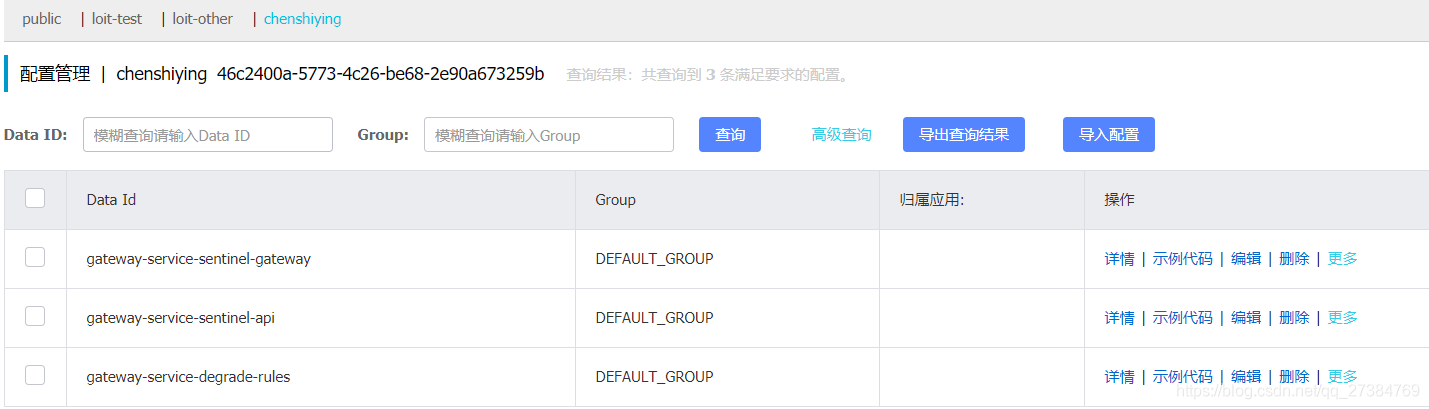

## 三、 限流规则使用说明
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200806085308994.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3Mzg0NzY5,size_16,color_FFFFFF,t_70)
**3.1、例子:根据自定义API分组进行流控**

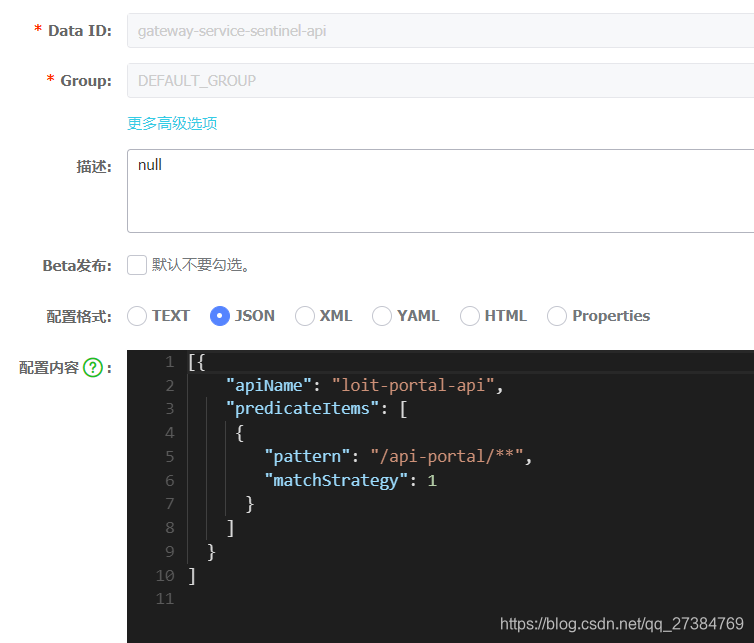

gateway-service-sentinel-api
* **用户自定义的 API 定义分组**,定义一个 API 叫 **loit-portal-api**,请求 path 模式为/api-portal/** 和 /loit-portal/** 的都归到 my_api 这个 API 分组下面。限流的时候可以针对这个自定义的 API 分组维度进行限流。
* 创建了针对该 API 分组的**单独**流控规则,允许**每个 URL** 的 QPS 限流
* 例子说明:对微服务**loit-portal**统一限流
* matchStrategy:0 表示精确匹配。matchStrategy:0 表示精确匹配。
```
[{
"apiName": "loit-portal-api",
"predicateItems": [
{
"pattern": "/api-portal/**",
"matchStrategy": 1
},{
"pattern": "/loit-portal/**",
"matchStrategy": 1
},{
"pattern": "/api-portal/api/v1/dict/list",
"matchStrategy": 0
}
]
}
]
```
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200806085340353.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3Mzg0NzY5,size_16,color_FFFFFF,t_70)
gateway-service-sentinel-gateway
* 针对这个自定义的 API:**loit-portal-api** 分组维度进行限流
* 例子说明 api分组限流规则:每秒钟(intervalSec:1)限制次数 8(count:8)
* 其中限流参数及规则参照第一章节中的“**网关限流参数组合组合说明**
```
[ {
"resource": "loit-portal-api",
"count": 8,
"intervalSec": 1
}
]
```
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200806085439133.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3Mzg0NzY5,size_16,color_FFFFFF,t_70)
**3.2、例子:根据route_id 进行限流**
其中spring gateway配置的路由如下: 其中routeId为:**loit-portal-id**
```
spring:
cloud:
gateway:
routes:
- id: loit-portal-id
uri: lb://loit-portal
predicates:
- Path=/api-portal/**
filters:
- StripPrefix=1
logoutSign: true
```
gateway-service-sentinel-api
* 配置网关限流规则: 每秒钟(intervalSec:1)限制次数 1(count:1)
```
[{
"resource": "loit-portal-id",
"count": 1,
"intervalSec": 1
}
]
```
**3.3、例子:根据参数限流(待验证)**
```
[
{
"resource": "cloud-discovery-client",
"count": 10,
"intervalSec": 2,
"controlBehavior": 1,
"maxQueueingTimeoutMs": 200,
"paramItem": {
"parseStrategy": 3,
"fieldName": "test"
}
}
]
```
## 四、降级
注:待优化
降级关键配置
```
#spring.cloud.sentinel.datasource.ds2.file.file=classpath: degraderule.json
#spring.cloud.sentinel.datasource.ds2.file.data-type=json
#spring.cloud.sentinel.datasource.ds2.file.rule-type=degrade
spring:
sentinel:
datasource:
ds3:
nacos:
server-addr: 47.114.50.99:8010
namespace: 46c2400a-5773-4c26-be68-2e90a673259b
dataId: ${spring.application.name}-degrade-rules
data-type: json
rule-type: degrade
# datasource.ds3.file:
# file: "classpath: gateway-service-degrade-rules"
# ruleType: degrade
# dataType: json
# 断路器设置
feign:
sentinel:
enabled: true
```
降级规则配置
```
[
{
"resource": "abc0",
"count": 20.0,
"grade": 0,
"passCount": 0,
"timeWindow": 10
},
{
"resource": "abc1",
"count": 15.0,
"grade": 0,
"passCount": 0,
"timeWindow": 10
}
]
```
```
DegradeRule
```
## 五、核心代码解读
1、Nacos的客户端从获取配置文件代码
![img](https://img2018.cnblogs.com/blog/1496041/201908/1496041-20190825000541997-984971765.png)
示例 使用http工具查看nacos上的配置文件
```
http://39.100.254.140:8103/nacos/v1/cs/configs?dataId=gateway-service-sentinel-gateway&group=DEFAULT_GROUP&tenant=195cfbd3-bd2b-433b-b673-d440d4f8d234
```
## 六、待完善
1、系统保护规则(LOAD、RT、线程数、入口QPS、CPU使用率)
2、授权规则: (白名单、黑名单)
3、集群流控
4、热点规则
5、dashboard配置存储到nacos
